锂离子电池CLPA粘结剂

锂离子电池的电极通常由活性物质、导电剂、粘结剂组成。其中粘结剂一般用于活性物质与活性物质、活性物质与导电剂、活性物质与集电器等的粘合。FUJIFILM Wako可提供交联型聚丙烯酸酯粘结剂——CLPA系列。

本产品是面向新一代锂离子二次电池，高容量硅基负极用而开发的水性粘结剂，可抑制充放电过程中硅的膨胀收缩导致的锂硅分离和容量损失。

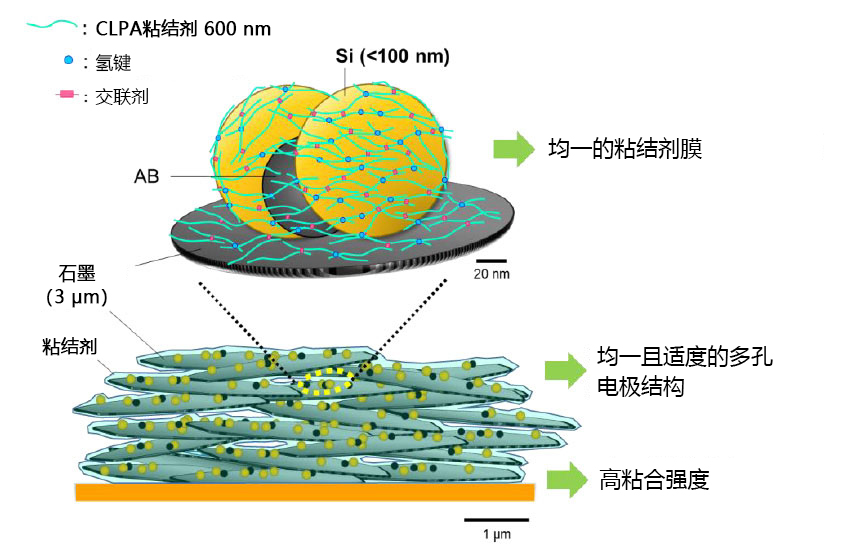

CLPA粘结剂可均匀包裹活性物质，并牢固地粘合硅。

●　适用于硅基负极的粘结剂

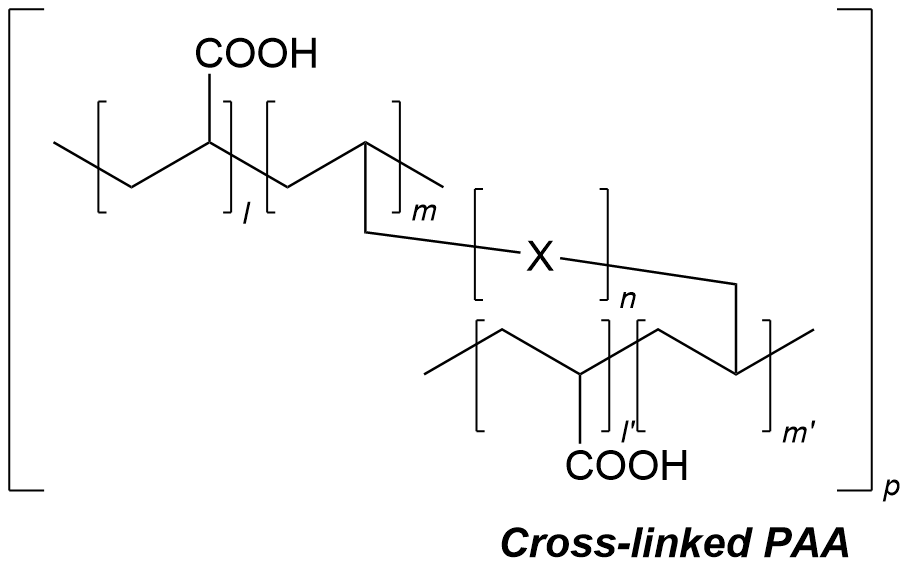

●　由交联型聚丙烯酸酯，部分中和物组成的10%水溶液。

外观	性状：10%水溶液   颜色：无色   ～淡浅褐色
溶解性	可溶于水
存储条件	室温储存

电解质	1M LiPF6 EC/DMC(1:1   体积比) with 2(v/v)% FEC.
电池	2032 formed coin cell , counter Li foil.
负极组成	Si：AB：CLPA-W11＝70:15:15（固体含量比)
载量	1.5mg/cm2
充放电条件	充电：0.2C,   CC, up to 1200mAh/g   放电：0.2C, CC, 2.0V cutoff

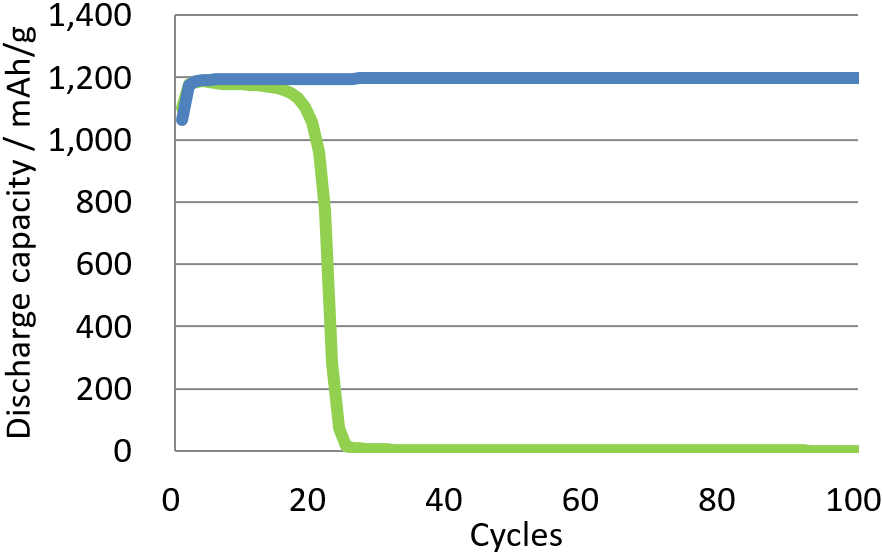

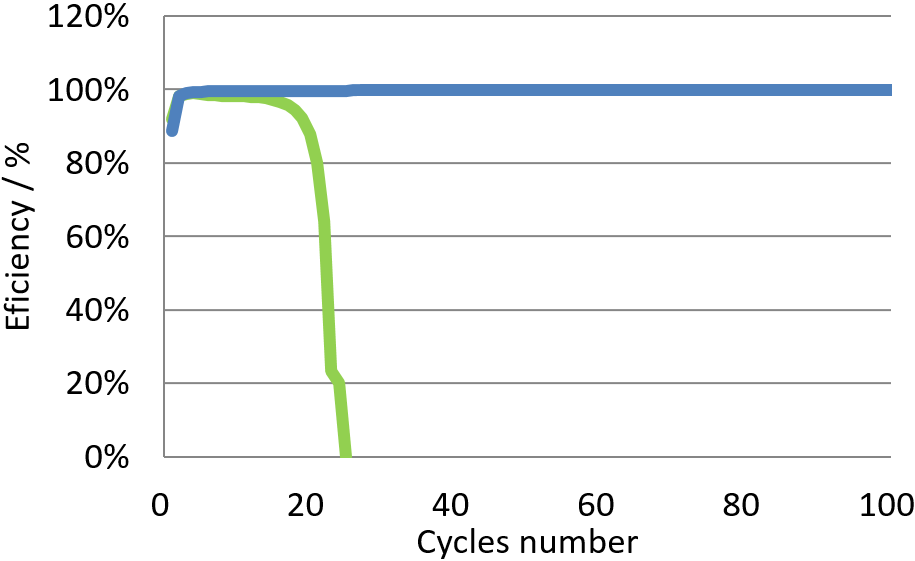

■CLPA-W11　■CMC-SBR
CLPA-W11与CMC-SBR相比，具有高电池性能。

TSCA	Listed
EINECS	Not Listed
REACH	Not Listed

●　适用于石墨和氧化硅基复合负极的粘结剂。

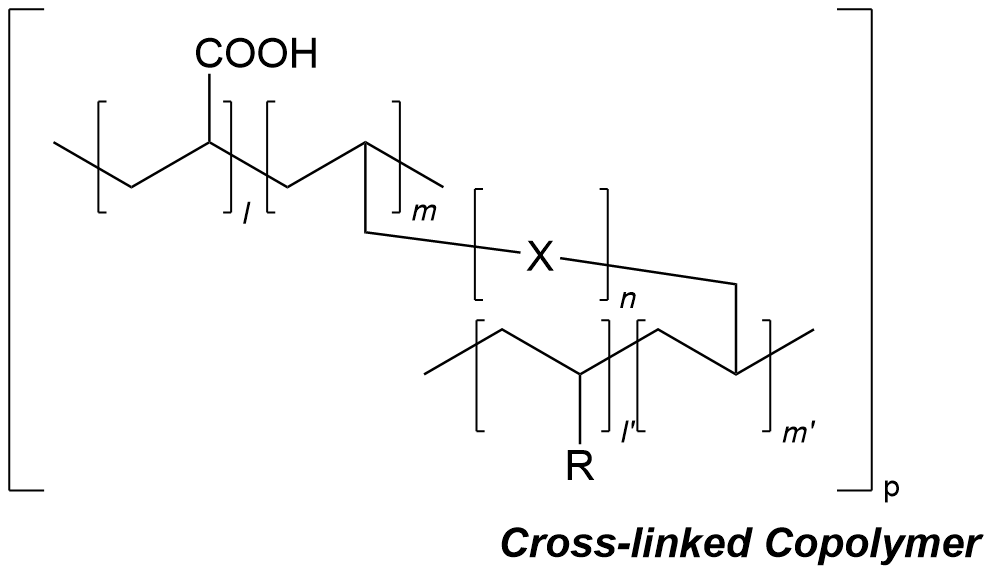

●　由丙烯酸和疏水性单体聚合而成的交联型共聚物的10%水溶液。

外观	性状：10%水溶液   颜色：无色～淡浅褐色
溶解性	可溶于水
存储条件	冷藏储存

电解质	1M LiPF6 EC/DMC(1:1   体积比) + VC 1wt%, FEC 1wt%
电池	pouch (35 mAh)
正极组成	NCA : AB: PVDF =93 : 3 : 4
负极组成	SiOC : 石墨 : KB : CLPA-C07=32.5 : 56 : 3 : 8.5
载量	3.5mg/cm2
充放电条件	1st：充电：0.1C,   CCCV, 4.2V, 16h cut off　放电：0.1C, CC, 2.5V cutoff   2nd ～4th：充电: 0.2C, CCCV 4.2V, 8h cut off　放电 : 0.2C, CC, 2.5V   cutoff   after 5th：充电: 0.5C, CCCV 4.2V, 3h cut off　放电 : 0.5C, CC, 2.5V cutoff

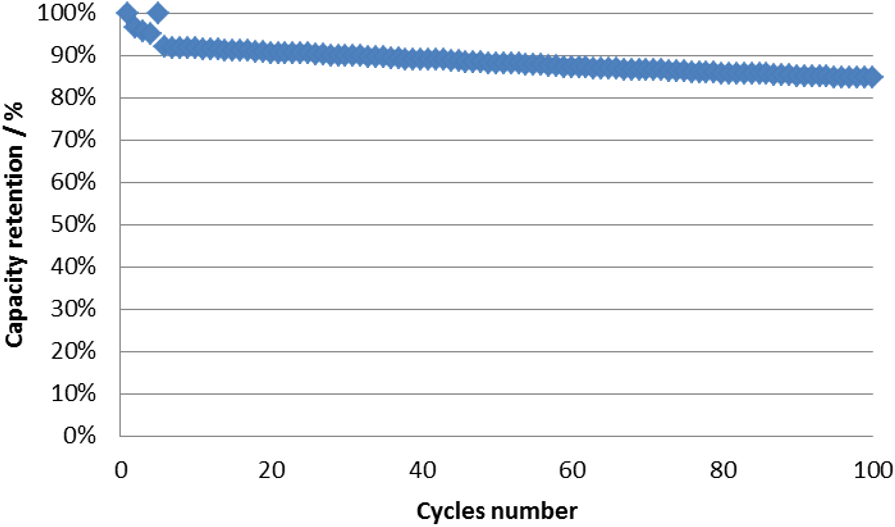

实验温度：25°C

负极组成	活性物质(SiOC:石墨=30:70) : 石墨 : 粘结剂= 89 : 6 : 5
载量	8.8mg/cm2
充放电条件	0.1C, CCCV 充电和 CC 放电, 0V-2.0V.
交流阻抗的检测温度	25 ℃
充放电条件	充电：0.2C,   CC, up to 1200mAh/g   放电：0.2C, CC, 2.0V cutoff

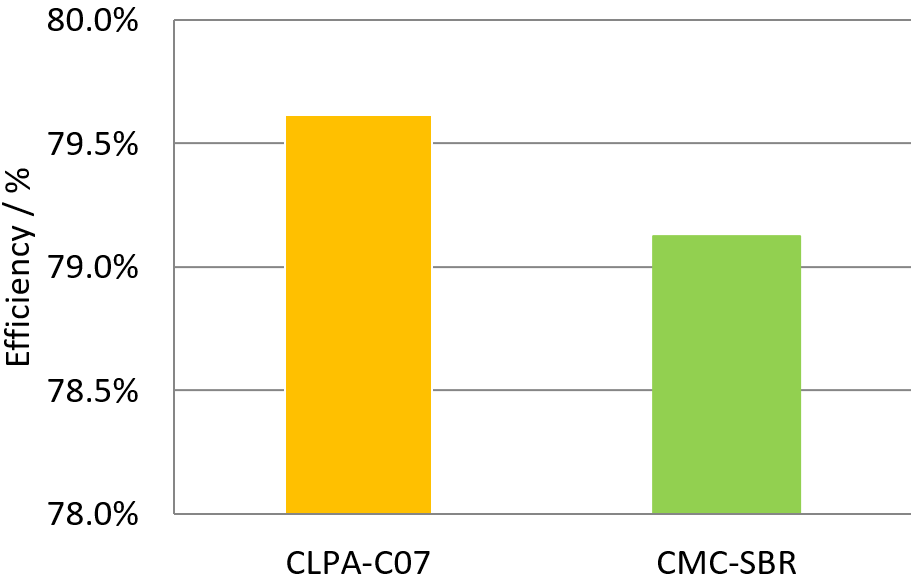

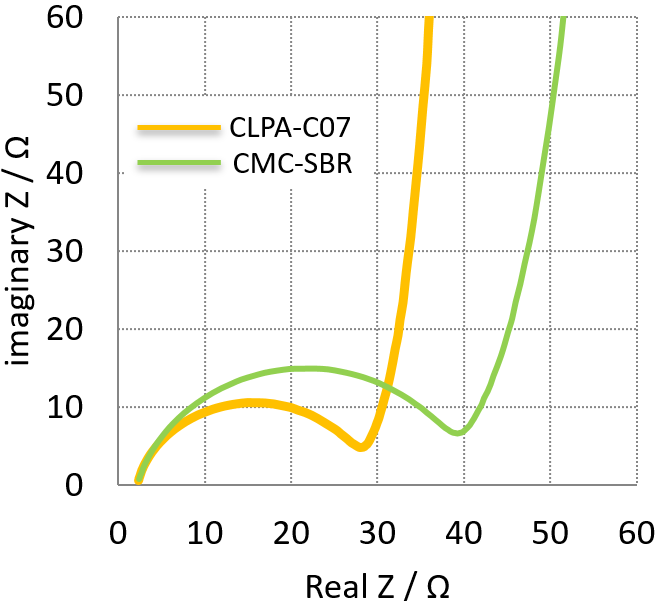

首次循环的充放电效率对比（与CMC-SBR对比）	交流阻抗

CLPA-C07与CMC-SBR相比，首次充放电效率良好，负极的交流阻抗也较低。

TSCA	Not Listed
EINECS	Not Listed
REACH	Not Listed

※ 本页面产品仅供研究用，研究以外不可使用。
