碳纳米管应用浪潮：驱动新能源、半导体与高端制造的未来引擎

还在用传统材料应对未来挑战？碳纳米管产品，正以“一根管，一个世界”的颠覆性力量，重新定义性能的极限。它比钢强百倍却轻如羽毛，导电优于铜且导热超金刚石，不再是实验室里的神奇概念，而是已化身为驱动新能源革命、打造下一代智能装备、构筑超强复合材料的核心引擎。西宝生物不仅提供材料，更提供从精准匹配场景的解决方案、直击痛点的核心卖点，到完整商业落地的全案支持。选择碳纳米管，就是选择与未来性能并肩。

碳纳米管作为纳米级功能性材料，兼具电学、力学、热学、化学等多维度优异性能，且实现多功能集成与结构可调性，相比传统材料具备显著差异化优势，能从根本上解决多行业的性能瓶颈问题：

特性维度	核心功能	差异化优势	解决用户核心痛点
电学性能	构建三维贯通导电网络，低添加量实现高导电	单壁 CNT 电导率达 10^6-10^7 S/m，多壁 CNT 达 10^5 S/m，添加量仅 0.01%-0.5%（传统炭黑需 10%-15%）	提升电池能量密度，降低界面阻抗，解决高倍率充电热失控问题
力学性能	纳米钢筋效应，强化界面结合与结构韧性	强度超钢 100 倍，密度仅钢 1/6，添加 0.005% 单壁 CNT 可使层间剪切强度提升 20%以上	缓解硅基负极体积膨胀，延长材料使用寿命
热学性能	高效导热与热管理，均匀散热控温	轴向热导率高达 3000 W/(m·K)，2C 充放电时电池最高温从 65℃降至 50℃	解决电子设备热点问题，适配极端环境稳定运行
多功能集成	导电 + 导热 + 电磁屏蔽 + 传感一体化	5μm 厚薄膜即可实现 50dB 以上宽频屏蔽效能，重量较金属屏蔽降低 80%	简化产品结构，降低材料用量，适配轻量化、小型化设计需求
化学稳定性	耐腐、抗氧化、抗高温	耐酸、碱及氧化	解决严苛环境下材料耐久性不足，设备寿命短的问题

通过实际应用测试，碳纳米管的性能优势得到精准量化，产业化应用价值凸显：

导电性能：NCM 正极添加 1% 碳纳米管，电极电导率从 0.1 S/cm 提升至 5 S/cm，锂离子迁移速率提高 30%，5C 高倍率放电容量保持率达 85%（传统炭黑体系仅 60%）。

循环寿命：硅基负极搭配碳纳米管导电剂，循环寿命从 200 次提升至 800 次以上，容量保持率超 80%。

轻量化效果：航空航天部件采用碳纳米管复合材料，在保持结构强度与耐极端环境能力的前提下，减重超 30%。

碳纳米管凭借多维度性能优势，已在新能源电池、柔性电子、航空航天、生物医药、芯片热管理、环境治理等领域实现落地应用，针对不同场景的用户痛点，打造全流程价值解决方案，核心场景如下：

面向动力电池与储能电池厂商的研发工程师及配方设计师，针对传统导电剂添加量高、无效重量大、高倍率极化严重、硅基负极膨胀难以控制、能量密度与快充性能难以同步提升等痛点，通过低添加量高长径比碳纳米管导电浆料构建高效三维导电网络，显著降低电池内阻、提升锂离子传输效率，支持 4C 及以上超快充电并与硅碳负极高度兼容，可助力电池能量密度提升 20% 以上，同时依托千吨级量产能力与成熟的高端电池配套经验，为供应链稳定提供可靠保障。

面向服务机器人与工业机器人研发企业，针对现有触觉传感器灵敏度低、耐疲劳性差、难以实现细腻压力与温度感知、无法适配精密装配场景等痛点，采用半导体性单壁碳纳米管压阻传感材料，实现高灵敏多模态触觉感知，依托碳纳米管优异韧性使电子皮肤可承受超 40% 应变且抗疲劳寿命远超传统金属应变片，为机器人提供稳定细腻的触觉反馈，显著提升产品附加值并拓展精密制造等高阶应用场景。

面向航空航天材料供应商及航天器结构件研发机构，针对传统碳纤维复合材料易出现微裂纹扩展、轻量化与结构强度难以兼顾、影响航天器能效与运行稳定性等痛点，将碳纳米管作为纳米增强相与碳纤维、环氧树脂、PEEK 等基体复合，可有效抑制微裂纹扩展并使复合材料耐疲劳寿命提升 60% 以上，在提升结构强度的同时实现进一步轻量化，并赋予材料抗静电、导热等多功能特性，更好适配航天极端工况环境。

面向高校柔性电子实验室与可穿戴设备研发企业，针对碳纳米管材料 G/D 比波动大、分散性差、导致器件性能不稳定、工艺窗口窄、易出现断点等痛点，提供金属杂质含量低、G/D 比稳定在 50 以上且可追溯的高纯度碳纳米管材料，配合优化分散工艺形成长时间稳定无团聚的分散液，拓宽器件制备工艺窗口，通过喷墨打印实现连续均匀导电网络，使传感器检测下限提升一个数量级，数据重复性高，有力支撑科研成果发表与柔性电子产品产业化。

面向高端芯片设计公司、功率半导体模块制造商及 LED 封装企业，针对纳米级制程下芯片功耗密度激增、传统散热材料导热率低、界面热阻大、热膨胀不匹配、热量积聚制约性能提升等痛点，采用垂直排列碳纳米管阵列构建高效一维导热通道，利用其柔性界面实现与芯片及散热器的紧密接触，使冷却效能提升 43.5%，同时凭借材料稳定的化学特性实现长期抗老化抗氧化，保证散热性能不衰减，延长电子设备使用寿命。

面向创新药研发企业、生物技术公司及癌症治疗中心，针对传统化疗药物缺乏靶向性、毒副作用大、肿瘤渗透滞留效果差、缺少智能载体等痛点，利用碳纳米管中空结构与大比表面积实现高效载药，可负载化疗药物、基因与造影剂，通过表面功能化修饰实现肿瘤组织精准靶向富集，兼具药物递送、医学成像与光热治疗功能，构成诊疗一体化载体平台，临床前研究显示可显著提高肿瘤抑制率并降低 60% 毒副作用。

称量：精确称取一定量的羧基化多壁碳纳米管。

反应：将碳纳米管与牛磺酸按比例加入反应容器，加入适量溶剂，在高温下搅拌反应数小时。

洗涤与干燥：反应结束后，离心分离固体产物，用去离子水洗涤数次至中性，最后将固体置于真空烘箱中干燥过夜，研磨后备用。

称量与混合：按设计的质量比（例如活性材料:导电剂:粘结剂 = 8:1:1）称取功能化碳纳米管复合材料、导电剂和粘结剂。将粘结剂（如PVDF）先溶于适量NMP中，搅拌至完全溶解。

分散：将称好的固体粉末加入上述溶液，先手动搅拌初步混合，再置于超声仪中超声处理30分钟以上，直至形成均匀、无颗粒的浆料。

集流体准备：将铝箔（正极）或铜箔（负极）裁剪成适当大小，用乙醇擦拭表面并干燥。

涂覆：将浆料倾倒于集流体一端，使用刮刀以恒定速度和角度将其均匀涂布成膜。控制涂布厚度以获得目标的面载量（如1-3 mg/cm²）。

干燥：将涂覆好的极片立即转移至真空烘箱中，在80-120°C下干燥至少12小时，以彻底去除溶剂。

裁切与称重：用冲片机将干燥后的极片冲压成直径一致的圆片（如12mm），精确称量每个极片质量，记录并计算活性物质的实际负载量。

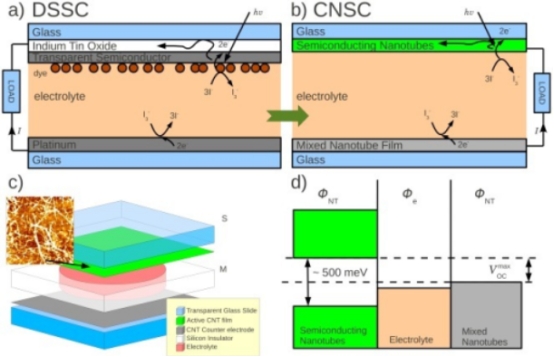

碳纳米管太阳能电池（CNSC）

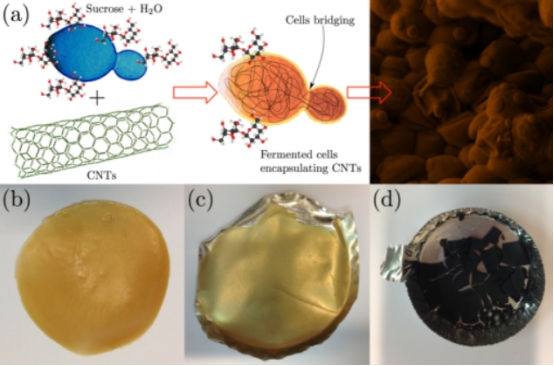

碳纳米管多功能仿生复合材料

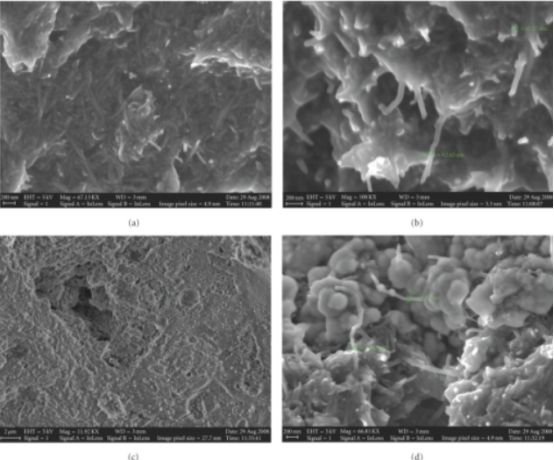

碳纳米管生物传感器

平均管径	长度	纯度	灰分	比表面积 (BET)	振实密度	水分含量	产品特点
10-25 nm	10 μm	≥95%, ≥98%, ≥99.9%	≤5%, ≤2%, ≤0.1%	110-250 m²/g	0.02-0.35 g/cm³	<1000 ppm	多规格可选，管径较粗
7.0-11.0 nm	5-20 μm	≥90%, ≥98.5%, ≥99.9%	≤10%, ≤2%, ≤1.5%	200-300 m²/g	0.01-0.2 g/cm³	<1000 ppm	中等管径，多纯度等级
7.0-11.0 nm	50-250 μm	≥98.5%	≤1.5%	250-350 m²/g	0.005-0.25 g/cm³	<1000 ppm	超长长度，高比表面积
1.7-2.7 nm	≥50 μm	≥99%	≤1%	800-1200 m²/g	0.002-0.02 g/cm³	≤3%	超细管径，超高比表面积

产品货号	浆料固含量	碳管固含量	CNT平均管径	分散剂含量	浆料黏度	Fe含量	Co含量	其他金属	产品特点
AJN0005A	4.13±0.20%	2.8±0.15%	5-11nm	1.33±0.05%	<3000 mPa·s	≤2 ppm	≤15 ppm	≤2 ppm each	超低金属杂质（Fe≤2ppm），细管径CNT
AJN0005B	5.37±0.20%	4.30±0.15%	7-11nm	1.07±0.05%	<3000 mPa·s	≤5 ppm	≤1 ppm	≤1 ppm each	超低金属杂质（Fe≤5ppm, Co≤1ppm）
AJN0005C	5.00±0.20%	4.0±0.15%	7-11nm	1.00±0.05%	<3000 mPa·s	≤15 ppm	≤3 ppm	≤3 ppm each	中等管径，平衡性能
AJN0005D	5.75±0.20%	5.00±0.15%	10-15nm	0.75±0.05%		≤350 ppm	≤5 ppm	≤5 ppm each	高固含量，较粗管径，高导电性
AJN0005E	6.25±0.20%	5.0±0.1%	15-22nm	1.25±0.05%	<300 mPa·s	≤20 ppm	≤30 ppm	≤5 ppm each	最高固含量，最粗管径，超低黏度
AJN0005F	5.60±0.20%	4.0±0.15%	5-11nm	1.6±0.05%	<3000 mPa·s	≤3 ppm	≤18 ppm	≤3 ppm each	含石墨烯复合材料，高分散剂含量

[1] Klinger C，et al. Carbon nanotube solar cells. PloS one(2012)

[2] Valentini L, et al. Fermentation based carbon nanotube multifunctional bionic composites. Scientific reports(2016)

[3] Oliveira AC, et al. Evaluation of acetylcholinesterase biosensor based on carbon nanotube paste in the determination of chlorphenvinphos. International journal of analytical chemistry(2011)
